스프링클러( Sprinkler ) 플러쉬형 스프링클러 헤드

스프링클러 설비는 화재를 초기에 제압하기 위한 자동소화장치로 화재 시 인명과 재산의 피해를 최소화하는 장치로 최악의 조건에서 최고의 신뢰성이 요구되는 제품입니다.
이러한 목적에 부합하고 국내 소방산업의 획기적인 기술혁신을 주도하기 위해 아세아유니온이 개발한 플러쉬형 스프링클러 헤드는 직경 3.2mm의 스텐레스제 베어링 볼 8개를 사용한 볼 8점 지지 방식으로 기존의 문제점을 해결한 심플한 구조의 헤드입니다.
따라서 당사의 헤드는 내충격성 내누수성과 같은 내구신뢰성을 확보함과 동시에 소형이고 우아한 디자인으로 할 수 있었습니다.
당사의 내충격형 스프링클러 헤드는 지금까지 없었던 지극히 안전한 스프링클러 헤드입니다.

O-RING에 의한 최적의 SEALING


당사는 노즐부에 내구신뢰성이 우수한 테프론 재질의 O-RING을 적용하였고, 한층 더 노즐내 O-RING 접촉면에 특수코팅을 실시하여 어떠한 가혹한 경우에도 완벽한 SEALING 및 화재감지 시 원활한 작동을 보장할 수 있습니다.

강구 지지방식의 내충격구조 실현


8개의 강구에 의한 지지방식을 적용하여 뛰어난 내충격 성능을 가지는 안전한 제품으로 외부의 충격에 의해 쉽게 파손 및 누수되는 문제를 근본적으로 개선하였습니다.

낮은 조립하중


O-RING에 의한 SEALING 방식으로 조립하중을 최소화 하였고, 그 때문에 헤드 내부에 발생하는 응력이 작아 매우 안전한 설계입니다.

외관을 고려한 디자인


주로 실내에 설치됨에 따라 설치 후의 외관을 고려하여 헤드의 소형화 설계 및 감열판 노출부를 최소화하고, 노출부의 외관까지 고려하였습니다.

구조

당사의 스프링클러 헤드는 직경 3.2mm의 스텐레스제 베어링 볼 8개를 사용한 볼 8점 지지 방식으로 기존의 문제점을 해결한 심플한 구조의 헤드입니다.
따라서 당사의 헤드는 내충격성 내누수성과 같은 내구신뢰성을 확보함과 동시에 소형이고 우아한 디자인으로 할 수 있었습니다.
당사의 내충격형 스프링클러 헤드는 지금까지 없었던 지극히 안전한 스프링클러 헤드입니다.

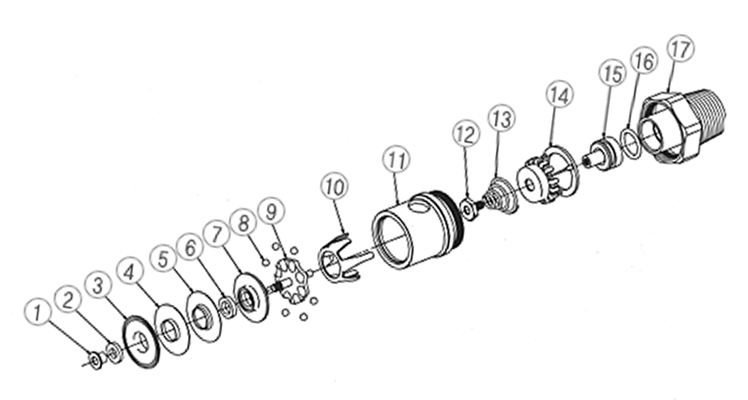

1. PISTON 2. FUSE 3. 감열판 4. 중감열판 5. 상감열판 6. 단열재 7. BALANCER 8. BALL 9. SLIDER 10. GUIDE
11. FRAME 12. LALVE PIN 13. 원추코일스프링 14. DEFLECTOR 15. VALVE 16. O-RING 17. BODY(본체)

작동순서

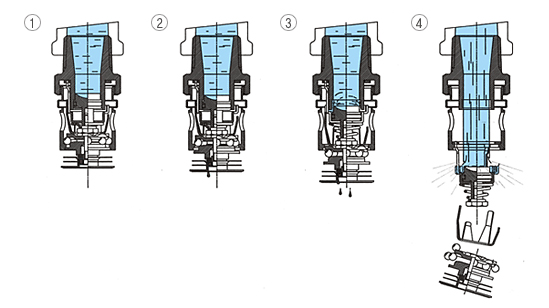

1. 평상 시 헤드의 조립 하중은 분해부의 볼 등으로 경감되어 휴즈 메탈에 압축력 형태로 부가되어 있는 상태

2. 화재에 의해 열이 감지되면 휴즈 메탈이 녹아 볼이 안쪽으로 이동하여 분해가 시작되고, 이 때 조립하중은 감소되어 사라지고, 스프링의 힘에 의해 분해가 진행 됩니다.

3. 스프링의 힘에 의해서 분해된 밸브는 디플렉터의 안쪽에 안장됨과 동시에, 수압에 의해 디플렉터의 낙하가 시작됩니다.

4. 마지막으로 디플렉터는 프레임 하단부에 지지되고 노즐로부터 소화 용수가 분출해 작동이 완료합니다.


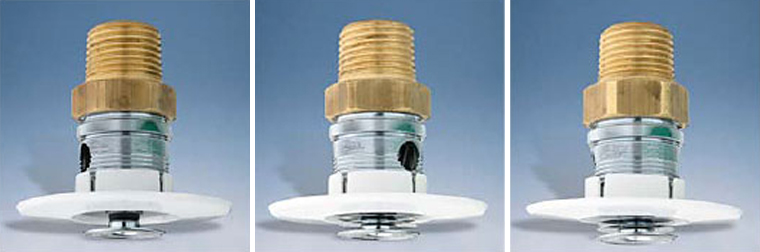

제품사양

당사의 플러쉬형 스프링클러 헤드는, 노즐부에「고품질의 특수코팅과 O-RING, 분해부에는 8개의 베어링 볼」을 적용한 완전히 새로운 구조의 제품입니다.
스프링클러 헤드가 온도에 의해 작동하여 분해부가 완전하게 분해되든지, 또 헤드자체가 완전 파괴되지 않는 한 누수나 방수는 생각할 수 없는 스프링클러 헤드입니다.
당사가 독자적으로 개발한 안정된 구조의 것으로, 다른 제품에는 볼 수 없는, 문자 그대로의 내충격형 스프링클러 헤드입니다.

제품기호 표시온도 열감도 방수량(ℓ/min) 유효살수반경(m) 취부방향 색별표시 중량(g)
AE72-Q80C 72℃ 조기반응형 80 2.6m 하방향 무색 98
AE105-Q80C 105℃ 조기반응형 80 2.6m 하방향 백색 98
AE72-Q50C 72℃ 조기반응형, 주거형 50 2.6m 하방향 무색 114
AE105-Q50C 105℃ 조기반응형, 주거형 50 2.6m 하방향 백색 114
AE72-M80C 72℃ 표준반응형 80 2.3m 하방향 무색 97
AE105-M80C 105℃ 표준반응형 80 2.3m 하방향 백색 97

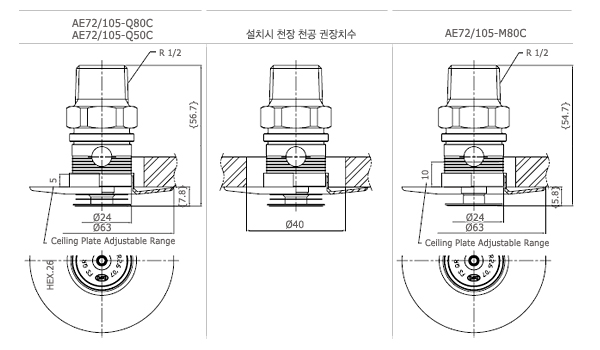

조립설치도


스프링클러( Sprinkler ) 유리벌브형 스크링클러 헤드

유리벌브가 조립된 프레임 타입의 스프링클러 헤드입니다.
유리벌브의 감열부는 열팽창 액체가 특수유리에 충전 된 것으로서, 주차장같이 천정이 없는 노출 배관형으로도 최적인 헤드입니다.
당사의 유리벌브형 스프링클러 헤드는 소형 경량화 구조에 오작동이 거의없는 세계 최대의 유리벌브 메이커인 Job사의 유리벌브를 사용해, 안전과 충분한 신뢰성을 확보한 제품입니다.

사양

1. 접속나사 : PT 15, PT 25
2. 방수압력범위 : 1~10kgf/㎠
3. 내수압시험압력 : 25kgf/㎠ 에서 5분
4. 감열부 : 유리벌브

유리형 스프링클러헤드 생산품목

1. 표준형헤드 : 68, 93℃ / 상, 하, 측벽형 / 표준반응, 조기반응
2. 측벽형헤드 : 68℃ / 측벽(수평형) / 표준반응, 조기반응
3. 건식헤드 : 68, 93℃ / 하향 (Dry pendent) / 표준반응
4. 건식헤드 : 68, 93℃ / 측벽형 (Dry sidewall) / 조기반응

제품기호 표시온도 열감도 방수량(ℓ/min) 유효살수반경(m) 분사방향 색상 유리색상 무게(g)
AG68-Q80-SSP 68°c 표준반응형 80 2.6m 하향 무색 적색 51.5
AG93-M80-SSP 93℃ 표준반응형 80 2.6m 하향 백색 녹색 51.5
AG68-Q80-SSU 68°c 표준반응형 80 2.6m 상향 무색 적색 51.5
AG68-M80-SSU 68°c 조기반응형 80 2.3m 상향 무색 적색 51.5
AG93-M80-SSU 93°c 조기반응형 80 2.3m 상향 백색 녹색 51.5
AG141-Q80-SSP 141°c 표준반응형 80 2.6m 하향 파란색 파란색 51.5
AGOP-80-SSP 개방형 헤드 80 2.3m 하향 무색 50.0
AGOU-80-SSU 개방형 헤드 80 2.3m 상향 무색 50.0
