ENERGY
원자력의 안전부터 전력의 효율까지, 원진이 완성하는 에너지 신뢰의 정점
원진은 0.1%의 오차도 허용되지 않는 가혹한 환경을 견디는 초정밀 합금 기술을 보유하고 있습니다.
우리가 만드는 부품은 단순한 금속이 아니라, 글로벌 전력 & 원전의 안정성을 지탱하는 가장 견고한 약속입니다.
※ 본 이미지는 이해를 돕기 위한 참고 자료이며, 공식 도면 및 실물 사양 검토 후 최종 제작 여부가 확정됩니다.

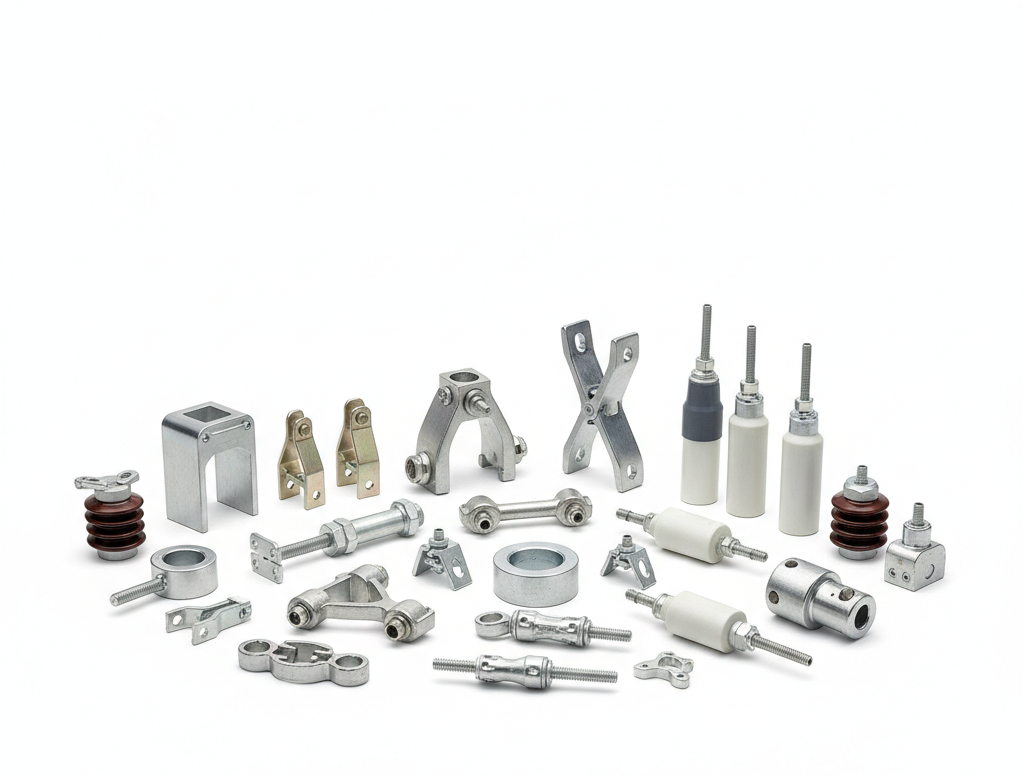

송전용 애자장치 금구류는 가공 송전선로에서
전선과 애자를 기계적으로 연결하고하중을 지지하며
전기적 절연 시스템을 안정적으로 유지하는 핵심 구조 부품입니다.
애자 장치는 단순 절연체가 아니라, 기계적 하중(인장·압축·비틀림)과
환경 하중(풍압·진동·염해·온도변화)을 동시에 견디는 복합 구조체입니다.
이에 사용되는 금구류는 다음과 같은 역할을 수행합니다.
전선 인장 하중 전달
애자 스트링 고정 및 연결
진동 및 피로 하중 분산
장기 신뢰성 확보

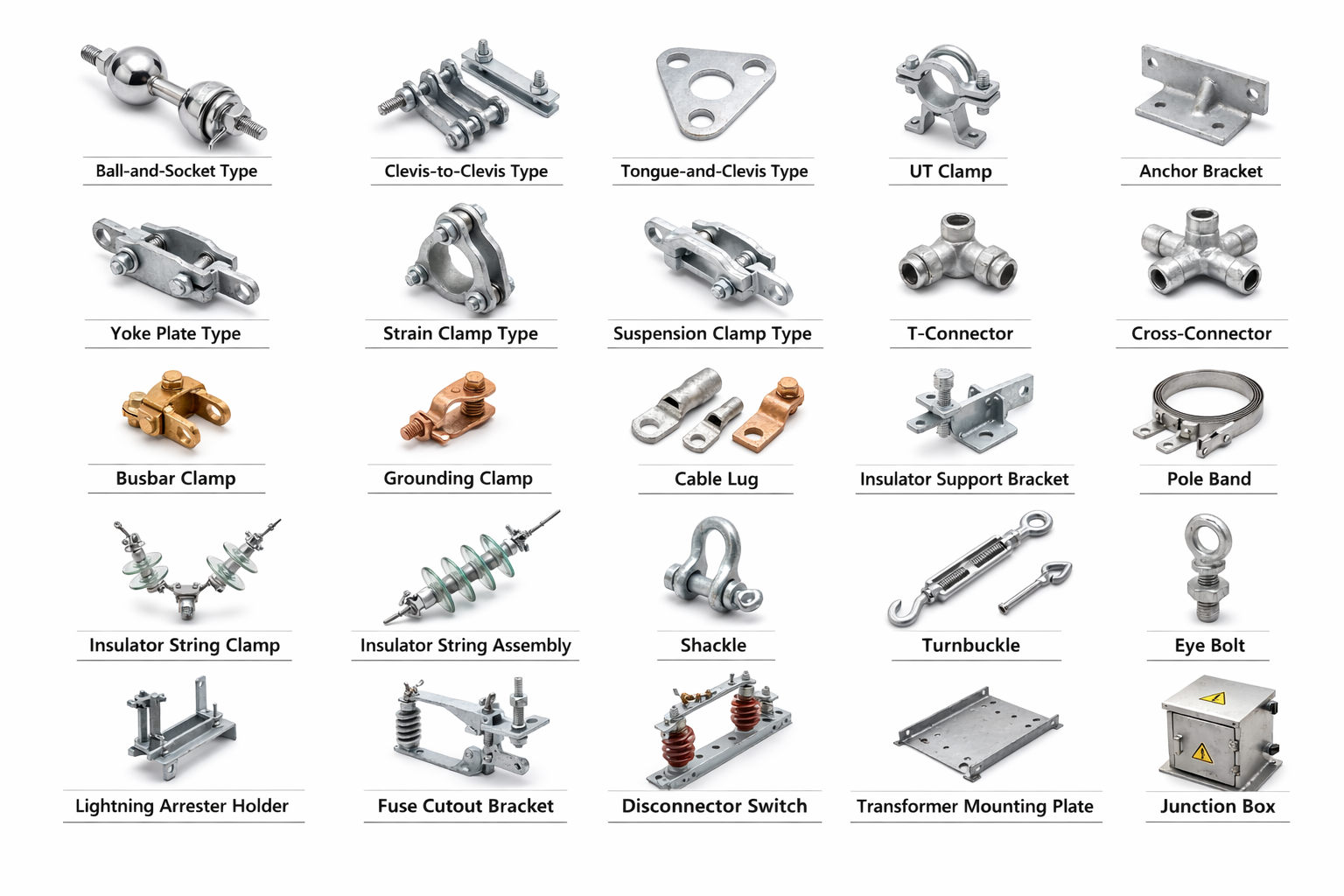

대표 구성 부품
Clevis / Tongue / Yoke Plate
Ball & Socket Fitting
Suspension Clamp
Strain Clamp

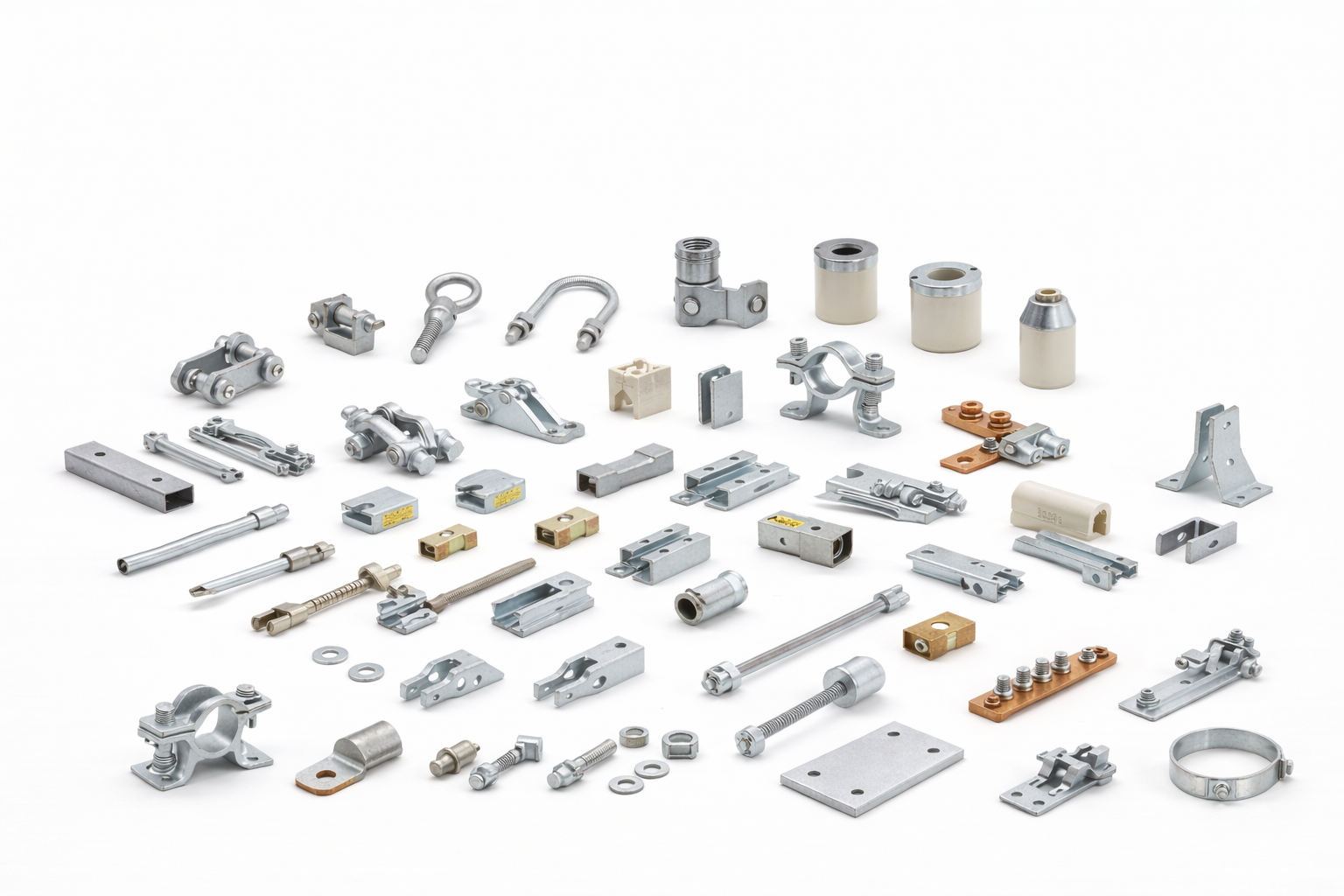

변전소용 금구류는 모선(Busbar), 차단기, 변압기, 단로기, GIS 등 주요 전력 설비를 기계적으로 고정·지지하고
전기적으로 안정적인 접속 상태를 유지하는 핵심 구조 부품입니다.
변전소는 고전압·대전류가 상시 흐르는 환경이며,
기계적 하중뿐 아니라 열팽창·단락 전류·전자기력까지 동시에 고려해야 하는 복합 환경입니다.
변전소 금구류는 다음과 같은 기능을 수행합니다.
모선 및 도체 지지
접속부 고정 및 체결
단락 시 발생하는 전자기력 대응
열팽창에 따른 응력 분산
장기 전기적 접촉 신뢰성 확보

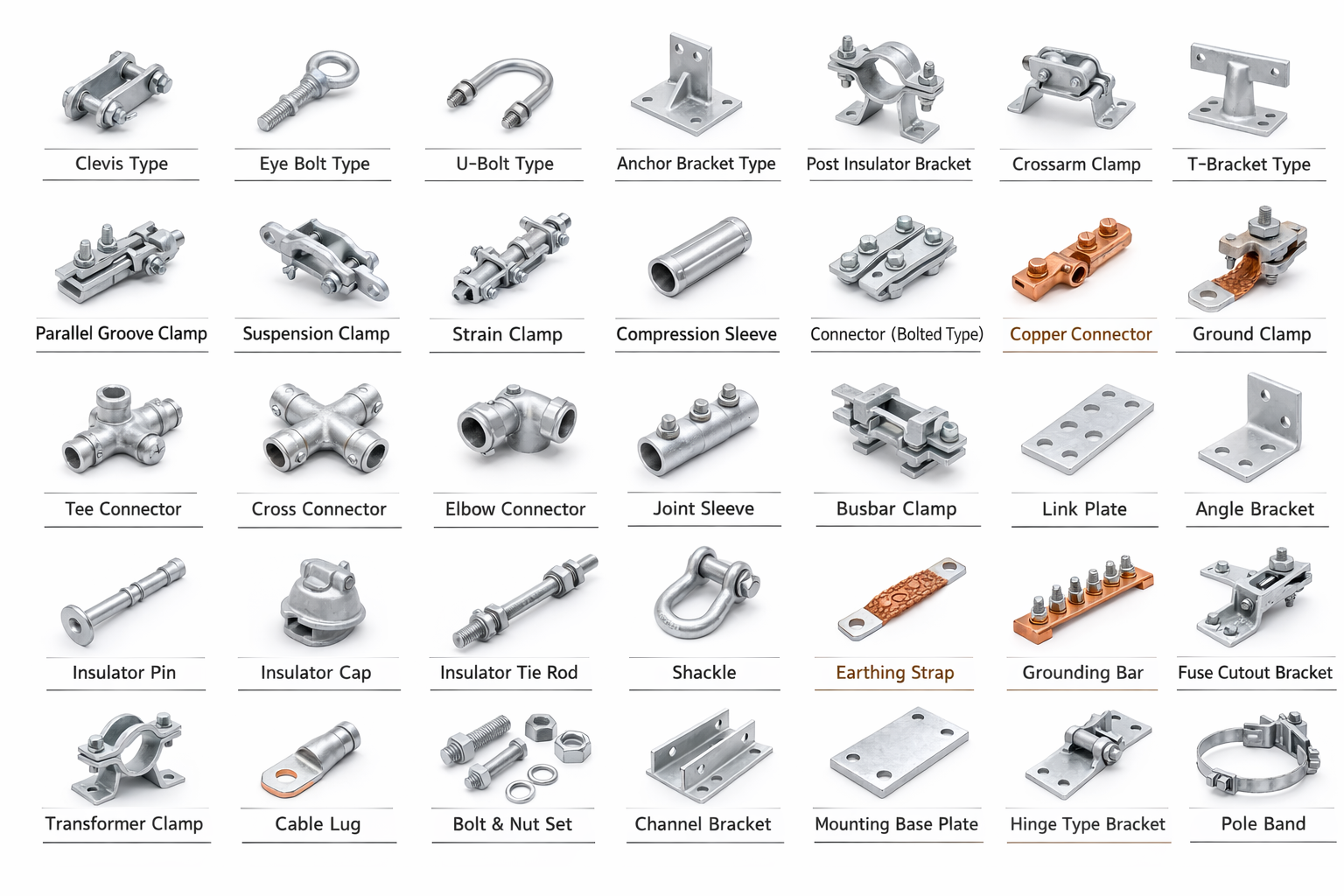

대표 구성 부품:
Bus Support Clamp
Connector / Terminal Block
Expansion Joint Fitting
Transformer Bushing Clamp
Structural Support Bracket
Grounding Hardware
